ماشین آلات سنگفرش لغزنده جاده و تونل سفارشی

مشخصات فنی:AHT4000/AHT6000/AHT8000/AHT7500S

* : در صورت تمایل، عرض سنگفرش پایه 2500 میلی متر یا 3500 میلی متر است و عرض سنگ فرش با فاصله 250 میلی متر یا 300 میلی متر افزایش می یابد.

با توجه به نیازهای ساخت و ساز واقعی توسط مشتری سفارشی می شود.

**:گزینه 1 -- QSB6.7-C220-30، کامینز، 163 kW/2200rpm;

گزینه2--TAD850VE، Volvo160kW/2200rpm.

***:option -QSB6.7-C260-30، Cummins، 194 kW/2200rpm

تمامی اطلاعات و مشخصات در زمان چاپ صحیح بوده و بدون اطلاع قبلی قابل تغییر است.

ویژگی های عملکرد:

ماشین‌های روسازی بتنی AHT4000/6000/8500/7500S با درایو هیدرولیک کامل، کنترل کامپیوتری متمرکز با قابلیت‌های نظارت بلادرنگ و خود تشخیصی، و سیستم‌های تراز و ردیابی خودکار طراحی شده‌اند.

● نمای کلی

این دستگاه نوآورانه، پیشرفته و کاربردی با استاندارد بالا، تجهیزات تخصصی کلیدی برای ساخت جاده بتنی و روسازی میدان و فرودگاه است.

● سنگ فرش بتن لغزنده بسیار انعطاف پذیر

سنگفرش لغزنده بتنی می تواند روسازی راه های بتنی استاندارد با عرض 3.{1}} متر تا 8.5 متر و ضخامت تا 450 میلی متر را دقیقاً هموار کند.

●مکانیسم تراکم بتن

فینیشر مجهز به درایو ویبراتور هیدرولیک است. سنگفرش استاندارد با 14 اتصال هیدرولیک (اختیاری: 9 یا 18) ارائه می شود. عملیات همزمان پخش، تراشیدن، ارتعاش، کوبیدن و اکسترود کردن به طور همزمان هنگام روکش کردن لایه پشتیبان و جاده بتنی.

●سیستم مدیریت موتور کارآمد

تنظیم حالت ECO به طور خودکار قدرت موتور را با الزامات عملکرد فعلی تنظیم می کند تا از مصرف سوخت دیزل بهینه و انتشار صدای کم اطمینان حاصل کند. AHT6000/8500/7500S به موتورهای VOLVO TAD552VE/TAD851VE/TAD852VE مجهز شده است که دارای فناوری موتور پیشرفته و با کارایی بالا (حداکثر توان خروجی 210 کیلووات/290 اسب بخار) است که با استانداردهای EC Stage Emission IIIA مطابقت دارد.

●طراحی ماشین ناهموار و قالب سنگ فرش بادوام

طراحی ناهموار دستگاه، روسازی بتنی با بازده بالا و نتایج دقیق روسازی را حتی در شرایط سخت سایت تضمین می کند. سنگفرش می تواند با سری های 8.5 متری (یا 9 متری) قالب های سنگ فرش متریک سازگار باشد. سری‌های 3.0 m تا 8.5 متری استاندارد با زیره سایش ارائه می‌شوند و می‌توان آن را به نمایه تاج اختیاری مجهز کرد.

●فرمان و سیستم رانندگی با دقت بالا

سیستم های تسطیح و ردیابی خودکار برای اطمینان از صافی، صافی و صافی روکش در پیچ های جاده. سیستم کنترل هوشمند و سیستم فرمان ضد لغزش برای عملکرد بسیار روان، صاف بودن روکش بتنی دقیق را تضمین می کند.

●ارگونومی و هندلینگ کامل

پلت فرم اپراتور با طراحی ارگونومیک دارای مفهوم عملیاتی کاربر پسند و دید استثنایی است که کار را برای اپراتور آسان تر می کند. درایو مستقل هیدرولیک کامل، میکرو کامپیوتر با نمایشگر و قابلیت تشخیص خودکار. طراحی ارگونومیک با کنترل های هوشمند برای راحتی و سهولت عملیاتی.

●طراحی ماشین کاملاً مدولار

طراحی کاملاً ماژولار دستگاه امکان اصلاح و ارتقاء انعطاف‌پذیر را با گزینه‌های جدید مطابق با نیاز کاربر فراهم می‌کند. ابعاد فشرده و حداقل نیاز به مقاوم سازی تضمین می کند که سنگفرش را می توان به راحتی بارگیری کرد و به طور اقتصادی حمل کرد. بسته به پیکربندی، درج میله رولپلاک یا پرتو نوسانی و فوق نرم‌کننده می‌توانند در حین حمل و نقل روی دستگاه نصب شوند.

AHT4000/6000/8000/7500Sسنگفرش های Slipform با درایو هیدرولیک کامل، کنترل کامپیوتری متمرکز با قابلیت های نظارت و تشخیص خودکار و سیستم های تراز و ردیابی خودکار طراحی شده اند.

این ماشین نوآورانه، پیشرفته و کاربردی با استاندارد بالا یک تجهیزات تخصصی کلیدی برای ساخت راه‌آهن پرسرعت و جاده بتنی است.

● ماشین های روسازی بتنی AHT4150 /6000/8000/ 7500S برای ساخت لایه پشتیبانی راه آهن پرسرعت و جاده بتنی مناسب هستند.

● عملیات همزمان پخش، تراشیدن، ارتعاش، کوبیدن و اکسترود کردن به طور همزمان هنگام روکش کردن لایه پشتیبان و جاده بتنی.

● درایو مستقل هیدرولیک کامل، میکرو کامپیوتر با نمایشگر و قابلیت تشخیص خودکار.

● طراحی ارگونومیک با کنترل های هوشمند برای راحتی و سهولت عملیاتی.

● اجزای کلیدی وارد شده برای اطمینان از قابلیت اطمینان دستگاه و افزایش طول عمر دستگاه سنگفرش.

ویژگی ها (9)

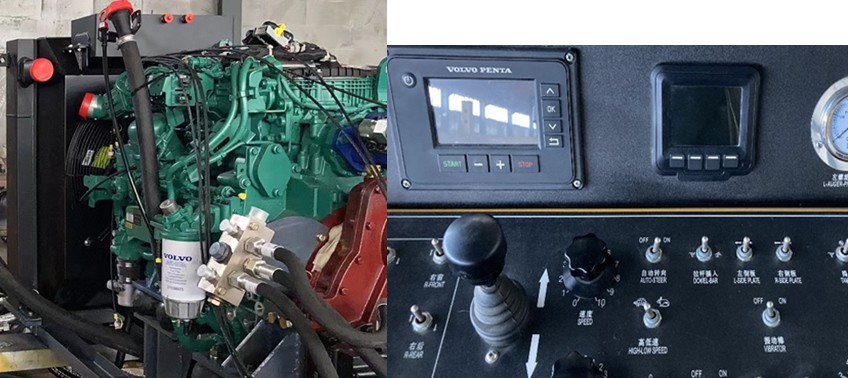

موتور

موتور ولوو / کامینز آب خنک، قدرتمند، رزرو با گشتاور بالا،

مصرف سوخت کم، انتشار گازهای گلخانه ای مطابق با محیط اروپا.

دستگاه ویبره

فرکانس فوق العاده بالا، ارتعاش قوی، تراکم بالا سنگفرش سمت بالا

سیستم تراز خودکار

سیستم های تسطیح و ردیابی خودکار صافی سطح روسازی و صاف بودن جاده را تضمین می کند.

صفحه خراش دادن

از طریق دو سیلندر هیدرولیک کنترل می شود تا مقدار بتن ورودی به قالب شکل دهی را کنترل کند، که می تواند به طور کامل بالا و پایین یا به طور مستقل در LH یا Rh بالا و پایین برود.

سیستم سفر

دو خزنده با درایو هیدرولیک و کنترل میکروکامپیوتر سرعت ثابت از پیش تنظیم شده، دویدن در مسیر مستقیم و فرمان صاف در اطراف منحنی ها را تضمین می کنند.

ایده طراحی ارگونومیک و عملکرد عالی

پلت فرم اپراتور با طراحی ارگونومیک دارای مفهوم عملیاتی کاربر پسند و دید استثنایی است که کار را برای اپراتور آسان تر می کند.

روانکاری متمرکز

روانکاری متمرکز می تواند خودکار. گریس روانکاری را به اجزای با دمای بالا و محرک شارژ کنید، دوره فرسودگی را به طور موثر طولانی کنید، قابلیت اطمینان دستکاری و تغذیه را تا حد زیادی بهبود می بخشد.

تجهیزات استاندارد یا اختیاری

1. ویبراتورهای هیدرولیک

سنگفرش استاندارد با 14 اتصال هیدرولیک برای تغذیه ویبراتورهای هیدرولیک (9 یا 24 به صورت اختیاری موجود است) ارائه می شود.

2. درج کننده های نوار کناری را جدا کنید

درج‌کننده‌های میله‌های جانبی در دو طرف مجهز به‌طور خودکار میله‌های اتصال را برای هموار کردن روسازی جاده‌های مجاور وارد می‌کنند.

3، درج نوار طولی (فقط برای AHT8500/SF7500S)

میلگردهای طولی به طور خودکار وارد می شوند تا از جدا شدن صفحات در اتصالات طولی جلوگیری شود.

4، اختیاری SUPER SMOOTHER

فوق العاده صاف کننده ساخته شده از مواد با کیفیت بالا کیفیت سطح عالی را تضمین می کند

5، درج کننده پرتو نوسانی اختیاری (فقط برای AHT7500S)

تیر نوسانی غیرعادی و سنگین با عملکرد بالابر خودکار در هنگام توقف دستگاه می تواند هر گونه بی نظمی را در سطح روسازی بتنی برطرف کند.

6، درج کننده DBI اختیاری (فقط برای AHT7500S)

درج کننده نوار رولپلاک گسترده (DBI) نصب شده روی قاب دستگاه (فقط برای AHT7500S) دارای عملکرد درج خودکار اختیاری است که می تواند میله رولپلاک را در موقعیت دقیق قرار دهد.

مزایای سنگفرش های لغزنده سری AHT4000/6000/8500/7500S

1 . قدرتمندموتور

موتور قدرتمند سنگ فرش بتنی موثر را در محدوده قدرت و گشتاور بهینه در همه زمان ها تضمین می کند.

2. مدیریت موتور حالت سازگار با عملکرد بهینه

حالت ECO می تواند به طور خودکار خروجی موتور را با توجه به الزامات عملکرد تطبیق دهد تا بازده موتور بهینه، مصرف دیزل مقرون به صرفه و انتشار صدای کم را تضمین کند.

3. مفهوم عملیاتی استاندارد، بهینه سازی ارگونومیک، پانل کنترل به وضوح سازماندهی شده

پانل کنترل با صفحه نمایش پیشرفته و نمادهای واضح و بی طرف از زبان، عملکردهای سازنده در محل را ارتقا می دهد. مفهوم عملیاتی استاندارد شده و خود توضیحی که در مدل های مختلف استفاده می شود، اثرات هم افزایی بهتری را ارائه می دهد.

4. دسترسی آسان به نقاط نگهداری و بازرسی الزامات نگهداری را به حداقل می رساند.

5. سیستم کنترل ماشین با کیفیت بالا

سیستم کنترل ماشین با کیفیت بالا با استفاده از نرم افزار اختصاصی ZJAR PAVING، هم ایمنی عملیاتی و هم دامنه کاربردهای فینیشر فرم لغزش را افزایش می دهد.

6. SERVICE DIAGNOSTICS SYSTEMWIDIAG

ZJAR PAVER، سیستم تشخیص خدمات با رابط استاندارد، به تکنسین ها اجازه می دهد تا به سرعت خطاها را مستقیماً در محل عیب یابی کنند.

7. سیستم کنترل شیب عرضی

فناوری نوآورانه کنترل شیب عرضی الکترونیکی توسعه یافته توسط آران زمان پاسخگویی دستگاه را به میزان قابل توجهی کاهش می دهد و در نتیجه اثر روسازی مطلوب را به همراه دارد.

8. تنظیم سرعت (راه رفتن ماشین و تنظیم سرعت)

تنظیم سرعت هر واحد مسیر به کمک کامپیوتر، امکان رعایت مشخصات را با دقت دقیق، حتی در هنگام سنگفرش در اطراف منحنی ها، فراهم می کند.

9. تبدیل سریع در حین حمل و نقل و حمل و نقل آسان

حداقل تلاش لازم برای تبدیل سنگفرش در حین حمل و نقل، هزینه عملیاتی را کاهش می دهد. قابلیت مانور و ابعاد فشرده ماشین حمل و نقل را آسان می کند.

دستورالعمل اقدام:

انسجام تیمی را بسیار حفظ کنید، روحیه تیمی را کامل کنید، نوآوری علمی و فناوری را به عنوان یک نیروی محرکه قدرتمند در نظر بگیرید، به مزایای فنی کامل بپردازید، روش های بازاریابی را نوآوری کنید، ویژگی های خاص و نفیس را ایجاد کنید، سطح ماشین آلات ژنجیانگ آران را به سطح بالاتری ارتقا دهید.

صحنه های کاربردی:

صحنه های ساخت میدان و فرودگاه

صحنه های جاده وتونلساخت و ساز

در مدت زمان بسیار کوتاهی، حجم کار روسازی راه بتنی از طریق ساخت و ساز با شدت بالا به سرعت به پایان رسید.

روسازی لغزنده با سطح یکنواخت و فشردگی خوب

فرم دهی یک مرحله ای AHT8500 با گوشه و لبه خوب و مرتب

عملکرد دقیق با سیستم تسطیح خودکار منجر به یکنواختی عالی سطح روسازی می شود.

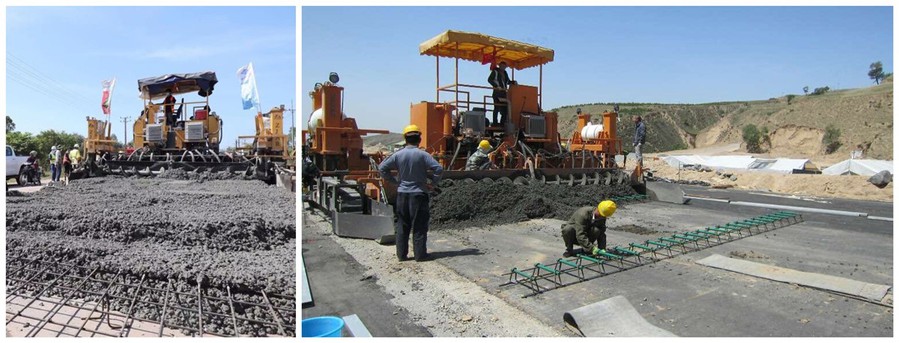

در بسیاری از مناطق آسیای جنوب شرقی، قرار دادن مش های فولادی در داخل روسازی بتنی الزامی است.

و برخی از پروژه ها نیاز به میلگردهای طولی برای قرار دادن در قالب های بتنی دارند که می توان آنها را به صورت دستی نیز از قبل قرار داد.

استفاده از مکانیزم برای قرار دادن خودکار میله های کششی

WorkingPاصل:

کامیون بتن مخلوط بتن را در جلوی پخش کننده می ریزد. سنگفرش با سرعت معینی به جلو حرکت می کند. مکانیسم کار شروع به کار می کند. پیچ پخش کن بتن انباشته شده را در امتداد جهت چپ و راست جدا می کند و به طور یکنواخت آن را در مقابل صفحه خراش توزیع می کند. صفحه خراش موقت، با ارتفاع قابل تنظیم هیدرولیکی، بتن سیمانی را به ضخامت لازم قبل از سنگفرش خراش می دهد. میله ارتعاشی پلاگین تبدیل فرکانس با فرکانس خاصی ارتعاش می کند تا هوایی را که در طول اختلاط در بتن مخلوط می شود خارج کند و سپس منافذ را از بین ببرد.

شروع کار

صحنه ای از جاده سازی شهری در آسیای جنوب شرقی که نیمی از روسازی جاده به ترتیب آسفالت شده است.

در کامبوج

کیفیت ساخت و ساز و راندمان کار بسیار بهبود یافته است که مورد تحسین مالکان محلی قرار گرفت

صحنه های ساخت و ساز در آفریقا در نیجریه، ماداگاسکار، سنگال و موریس

عملیات روسازی هماهنگ، راندمان کار بالا را به ارمغان می آورد

ساخت سنگفرش، اگر نیاز به اجتناب از موانع دارید، چندین قالب بتنی ساده برای تکمیل روسازی مجدد مورد نیاز است.

بزرگراه کلاس 1 در پورتو پرنسس، فیلیپین

دو گزینه بارگیری برای حمل و نقل دریایی:

بدون نیاز به حذف قطعات با اندازه بزرگ مانند مسیر خزنده. کل دستگاه حمل شده در ظرف قفسه تخت. هنگامی که به محل ساخت و ساز منتقل می شود، می تواند پس از نصب تعداد کمی از لوازم جانبی، همانطور که در تصویر بالا نشان داده شده است، کار کند.

مسیر خزنده کل تجهیزات دستگاه را به قطعات کوچک مستقل جدا کرده و به ترتیب در ظرف قرار دهید. هنگامی که به محل کار تحویل داده می شود، قبل از ساخت و ساز، مونتاژ زیادی انجام می شود.

بارگیری برای حمل و نقل زمینی:

بارگیری کالا برای حمل و نقل زمینی: سنگفرش را روی تریلر پلت فرم بلند کنید

فینیشر را روی تریلر پلت فرم از قاب تکیه گاه مخصوص پیاده روی که در کنار نصب شده است، برانید.

حمل و نقل جاده ای از راه دور با تریلر تخت

گواهینامه ISO

گواهینامه CE

خدمات پس از فروش:



شرکت آران از طریق همکاری مشترک و یکپارچگی و سازماندهی مجدد، قدرت ماندگاری خود را تقویت می کند، قدرت همه جانبه خود را به طور همه جانبه بهبود می بخشد و مکانیزم توسعه جهشی جدید را شکل می دهد.

شرکت آران به منظور دستیابی به جهش جدید شرکت ماشین آلات ژنجیانگ آران با مسئولیت محدود با مفهوم سازمانی "ایجاد ارزش برای کاربران" و تقویت رقابت محوری شرکت خواهد بود.



تعهد خدمات پس از فروش محصول

سازنده کیفیت تجهیزات را برای مدت 12 ماه پس از پرداخت (به جز مصرف معمولی، قطعات موتور و مواد مصرفی) تضمین می کند. در دوره گارانتی، فروشنده باید عملکرد تجهیزات را به طور کامل تضمین کند. در دوره گارانتی، در صورت بروز هرگونه نقص یا آسیب کیفیت در حین کارکرد تجهیزات، فروشنده باید همان قطعات یدکی را با هزینه فروشنده به صورت هوایی به کاربر تحویل دهد.

پس از فروش سنگفرش بتنی، یک مهندس خدمات حرفه ای از یک ایستگاه خدمات سیار داخلی یا خارج از کشور به صورت رایگان برای نصب، راه اندازی و آموزش فنی به مدت 15 روز به درخواست کاربران نهایی به سایت اعزام می شود. هزینه بلیط رفت و برگشت هواپیما به محل کار و هزینه ایاب و ذهاب پرسنل خدمات حرفه ای به عهده کاربر می باشد. همچنین در صورت نیاز به خدمات فنی اضافی برای پروژه خریدار پس از راه‌اندازی و تکمیل آموزش فنی، فروشنده ترتیبی می‌دهد تا مهندس سرویس خود تمدید اقامت یا بازدید از سایت را انجام دهد.

این شرکت به بهینه سازی محصولات و ارائه ضمانت خدمات ادامه خواهد داد. پس از دریافت اخطار خریدار مبنی بر درخواست خدمات، طی 24 ساعت پاسخ کتبی برای ارائه روش درمانی مربوطه ارائه می شود و قطعات از طریق هوایی یا تحویل سریع در کمترین زمان به سایت کاربر ارسال می شود تا کاربران خارج از کشور ما می توانند از خدمات فنی مادام العمر و تامین قطعات یدکی لذت ببرند.

تضمین کیفیت برای فرآیند تولید و ساخت

شرکت ژنجیانگ آران ماشین سازی یک شرکت حرفه ای تولید کننده ماشین آلات راه است. بیش از 30 سال است که بر تحقیق و توسعه محصولات ماشین آلات راه تمرکز دارد و تجربه غنی در طراحی و ساخت ماشین آلات راه انباشته کرده است. این شرکت دارای نیروی فنی قوی، تکنولوژی ساخت نفیس، و تجربه مدیریت غنی است. ژنجیانگ آران که از محصولات اصلی شرکت ماشین آلات جاده ژنجیانگ به ارث رسیده است، عملکرد و کیفیت محصول را بیشتر توسعه داده و به طور مداوم بهبود بخشیده است.

این شرکت با رعایت اصل "همه برای کاربران" خدمات سفارشی سازی تجهیزات را با توجه به نیاز کاربر ارائه می دهد. ژنجیانگ آران بر اساس فناوری پیشرفته خارجی، همراه با شرایط واقعی داخلی ساخت و ساز جاده، به طور مداوم طراحی محصول خود را بهبود بخشیده و به کمال رسانده و مجموعه ای از گروه های محصولات سنگ فرش و تجهیزات مخلوط را توسعه داده است. در همین حال، این شرکت مهارت های توسعه انواع جدید محصولات راهسازی را نیز به دست آورده است. ژنجیانگ آران با فناوری پیشرو، روحیه نوآورانه، کیفیت قابل اعتماد و ضمانت خدمات، اکنون محصولات خود را در سراسر جهان بازاریابی می کند. ژنجیانگ آران در چین، آفریقا، اروپای شرقی، هند، آمریکای لاتین، خاورمیانه، روسیه و آسیای جنوب شرقی به ساختن آینده ای زیبا برای جهان کمک می کند.
