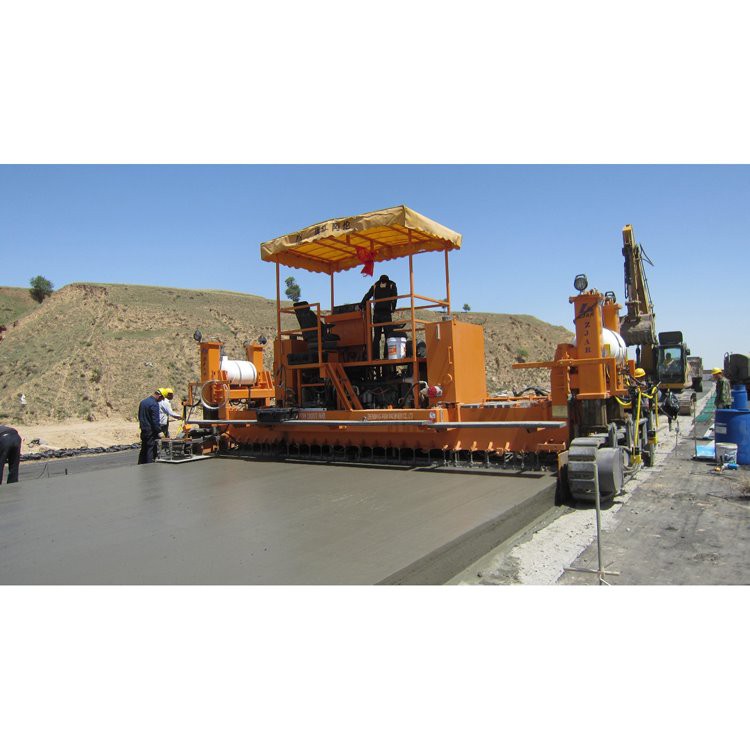

ساخت جاده با استفاده از دستگاه فینیشر

مشخصات فنی:AHT4000٪ 2fAHT6000٪ 2fAHT8000٪ 2fAHT7500S

* : در صورت تمایل، عرض سنگفرش پایه 2500 میلی متر یا 3500 میلی متر است و عرض سنگ فرش با فاصله 250 میلی متر یا 300 میلی متر افزایش می یابد.

با توجه به نیازهای ساخت و ساز واقعی توسط مشتری سفارشی می شود.

**:گزینه 1 -- QSB6.7-C220-30، کامینز، 163 kW/2200rpm;

گزینه2--TAD850VE، Volvo160kW/2200rpm.

***:option -QSB6.7-C260-30، Cummins، 194 kW/2200rpm

تمامی اطلاعات و مشخصات در زمان چاپ صحیح بوده و بدون اطلاع قبلی قابل تغییر است.

امکانات

一,ویژگی های عملکرد:

AHT4000/6000سنگفرش بتنی /8500/7500S کاملاً هیدرولیک هدایت می شود، کنترل کامپیوتری متمرکز با نظارت و تشخیص خود در زمان واقعی، و یک سیستم تسطیح و ردیابی خودکار.

● نمای کلی

این دستگاه ابتکاری، پیشرفته و کاربردی با استاندارد بالا یک تجهیزات حرفه ای کلیدی برای ساخت جاده ها و میادین بتنی و روسازی فرودگاه است.

●طراحی ماشین ناهموارandبادوامقالب سنگفرش

طراحی مستحکم دستگاه، روسازی بتنی با بازده بالا و نتایج دقیق را حتی در شرایط سخت سایت تضمین می کند. سنگفرش با سری های 8.5 متری (یا 9 متری) قالب های سنگ فرش متریک سازگار است. سری‌های 3.0 m تا 8.5 متر به‌صورت استاندارد با زیره سایش عرضه می‌شوند و می‌توانند به نمایه تاج اختیاری مجهز شوند.

● سنگ فرش بتن لغزنده بسیار انعطاف پذیر

سنگفرش های بتن لغزنده می توانند روسازی های بتنی استاندارد با عرض 3.{1}} متر تا 8.5 متر و ضخامت تا 450 میلی متر را به دقت سنگ فرش کنند.

●مکانیسم تراکم بتن

روسازی تکیه گاه و روسازی بتنی با روسازی همزمان، تراشیدن، ارتعاش، تراکم و اکستروژن روکش می شود.

●سیستم مدیریت موتور کارآمد

تنظیمات حالت ECO به طور خودکار قدرت موتور را بر اساس الزامات عملکرد فعلی تنظیم می کند تا از مصرف سوخت دیزل بهینه و انتشار صدای کم اطمینان حاصل شود.

●فرمان و سیستم رانندگی با دقت بالا

سیستم تراز و ردیابی خودکار صافی، صافی و صافی روکش ها را در پیچ های جاده تضمین می کند. سیستم کنترل هوشمند و سیستم فرمان ضد لغزش عملکرد بسیار نرم را امکان پذیر می کند و صافی دقیق را در روسازی بتنی تضمین می کند.

●ارگونومی و هندلینگ کامل

پلت فرم اپراتور با طراحی ارگونومیک با مفهوم عملیاتی کاربر پسند و دید عالی کار اپراتور را آسان می کند. درایو مستقل هیدرولیک کامل، نمایشگر میکروکامپیوتر و عملکرد خود تشخیصی. طراحی ارگونومیک با کنترل های هوشمند برای عملکرد راحت و آسان.

●طراحی ماشین کاملاً مدولار

طراحی کاملاً ماژولار دستگاه امکان تغییر و ارتقاء گزینه های جدید را با توجه به نیاز کاربر فراهم می کند. ابعاد فشرده و حداقل نیاز به مقاوم سازی تضمین می کند که سنگفرش بارگیری آسان و حمل و نقل مقرون به صرفه است. بسته به پیکربندی، درج کننده میله رولپلاک یا پرتو نوسانی و نرم‌افزار فوق‌العاده می‌توانند در حین حمل و نقل روی دستگاه نصب شوند.

ویژگی ها (9)

موتور

موتور ولوو / کامینز آب خنک، قدرتمند، رزرو با گشتاور بالا،

مصرف سوخت کم، انتشار گازهای گلخانه ای مطابق با محیط اروپا.

دستگاه ویبره

فرکانس فوق العاده بالا، ارتعاش قوی، تراکم بالا سنگفرش سمت بالا

سیستم تراز خودکار

سیستم های تسطیح و ردیابی خودکار صافی سطح روسازی و صاف بودن جاده را تضمین می کند.

صفحه خراش دادن

از طریق دو سیلندر هیدرولیک کنترل می شود تا مقدار بتن ورودی به قالب شکل دهی را کنترل کند، که می تواند به طور کامل بالا و پایین یا به طور مستقل در LH یا Rh بالا و پایین برود.

سیستم سفر

دو خزنده با درایو هیدرولیک و کنترل میکروکامپیوتر سرعت ثابت از پیش تنظیم شده، دویدن در خط مستقیم و فرمان صاف در اطراف منحنی ها را تضمین می کنند.

ایده طراحی ارگونومیک و عملکرد عالی

پلت فرم اپراتور با طراحی ارگونومیک دارای مفهوم عملیاتی کاربر پسند و دید استثنایی است که کار را برای اپراتور آسان تر می کند.

روانکاری متمرکز

روانکاری متمرکز می تواند خودکار. گریس روانکاری را به اجزای با دمای بالا و محرک شارژ کنید، دوره ساییدگی را به طور موثر طولانی کنید، قابلیت اطمینان دستکاری و تغذیه را تا حد زیادی بهبود می بخشد.

تجهیزات استاندارد یا اختیاری

1. ویبراتورهای هیدرولیک

سنگفرش استاندارد با 14 اتصال هیدرولیک برای تغذیه ویبراتور هیدرولیک (9 یا 24 اختیاری) ارائه می شود.

2. درج کننده های نوار کناری را جدا کنید

درج‌کننده‌های میله‌های جانبی در دو طرف مجهز به‌طور خودکار میله‌های اتصال را برای هموار کردن روسازی جاده‌های مجاور وارد می‌کنند.

3، درج نوار کراوات طولی (فقط برای AHT8500/SF7500S)

میلگردهای طولی به طور خودکار وارد می شوند تا از جدا شدن صفحات در اتصالات طولی جلوگیری شود.

4، اختیاری SUPER SMOOTHER

فوق العاده صاف کننده ساخته شده از مواد با کیفیت بالا کیفیت سطح عالی را تضمین می کند

5، درج کننده پرتو نوسانی اختیاری (فقط برای AHT7500S)

تیر نوسانی با نیروی غیرعادی و سنگین با عملکرد بالابر خودکار در هنگام توقف دستگاه می تواند هر گونه بی نظمی را در سطح روسازی بتنی برطرف کند.

6، درج کننده DBI اختیاری (فقط برای AHT7500S)

درج کننده نوار رولپلاک گسترده (DBI) نصب شده روی قاب دستگاه (فقط برای AHT7500S) دارای عملکرد درج خودکار اختیاری است که می تواند میله رولپلاک را در موقعیت دقیق قرار دهد.

مزایای سنگفرش های لغزنده سری AHT4000/6000/8500/7500S

1 . مدیریت موتور حالت سازگار با عملکرد بهینه

حالت ECO به طور خودکار خروجی موتور را مطابق با الزامات عملکرد تنظیم می کند تا از راندمان بهینه موتور، مصرف اقتصادی دیزل و انتشار صدای کم اطمینان حاصل کند.

2.. موتور قدرتمند

موتور قدرتمند سنگ فرش بتنی موثر را در محدوده قدرت و گشتاور بهینه در همه زمان ها تضمین می کند.

3. مفهوم عملیاتی استاندارد، بهینه سازی ارگونومیک، پانل کنترل به وضوح سازماندهی شده

پنل کنترل با صفحه نمایش پیشرفته و نمادهای واضح و بدون زبان، عملیات کارآمد در میدان را تسهیل می کند. مفهوم عملیاتی استاندارد شده و در یک نگاه که توسط مدل های مختلف اتخاذ شده است، هم افزایی بهتری را فراهم می کند.

4. دسترسی آسان به نقاط نگهداری و بازرسی الزامات نگهداری را به حداقل می رساند.

5. سیستم کنترل ماشین با کیفیت بالا سیستم کنترل ماشین با کیفیت بالا که از نرم افزار اختصاصی ZJAR PAVING استفاده می کند، هم ایمنی عملکرد و هم دامنه کاربردهای فینیشر فرم لغزش را افزایش می دهد.

6. سرویس تشخیص سیستم

ZJAR PAVER، سیستم تشخیص خدمات با رابط استاندارد، به تکنسین ها اجازه می دهد تا به سرعت خطاها را مستقیماً در محل عیب یابی کنند.

7. سیستم کنترل شیب عرضی

فناوری نوآورانه کنترل شیب عرضی الکترونیکی توسعه یافته توسط آران زمان پاسخ دهی دستگاه را به میزان قابل توجهی کاهش می دهد و در نتیجه اثر روسازی مطلوب را به همراه دارد.

8. تنظیم سرعت (راه رفتن ماشین و تنظیم سرعت)

تنظیم سرعت به کمک رایانه برای هر واحد مسیر منفرد، رعایت دقیق مشخصات را حتی در هنگام سنگفرش در اطراف منحنی ها امکان پذیر می کند.

9. تبدیل سریع در حین حمل و نقل و حمل و نقل آسان

حداقل تلاش لازم برای تبدیل سنگفرش در حین حمل و نقل، هزینه عملیاتی را کاهش می دهد. قابلیت مانور و ابعاد فشرده ماشین حمل و نقل را آسان می کند.

صحنه های کاربردی:

صحنه های ساخت میدان و فرودگاه

صحنه هایجادهوتونلساخت و ساز

در مدت زمان بسیار کوتاهی، حجم کار روسازی راه بتنی از طریق ساخت و ساز با شدت بالا به سرعت به پایان رسید.

روسازی لغزنده با سطح یکنواخت و فشردگی خوب

فرم دهی یک مرحله ای با گوشه و لبه خوب و مرتب

عملکرد دقیق با سیستم تسطیح خودکار منجر به یکنواختی عالی سطح روسازی می شود.

در بسیاری از مناطق آسیای جنوب شرقی، قرار دادن مش های فولادی در داخل روسازی بتنی الزامی است.

برخی از پروژه‌ها نیاز به میلگردهای طولی برای قرار دادن در قالب‌های بتنی دارند که می‌توان آن‌ها را نیز به صورت دستی از قبل قرار داد.

استفاده از مکانیزم برای قرار دادن خودکار میله های کششی

WorkingPاصل:

کامیون بتن مخلوط بتن را در مقابل پخش کننده می ریزد. سنگفرش با سرعت معینی به جلو حرکت می کند. مکانیسم کار شروع به کار می کند. پیچ پخش کن بتن انباشته شده را در جهت چپ و راست جدا کرده و به طور یکنواخت در جلوی اسکراپر پخش می کند. صفحه خراش موقت، با ارتفاع قابل تنظیم هیدرولیکی، بتن سیمانی را به ضخامت لازم قبل از سنگفرش خراش می دهد. میله ارتعاشی پلاگین تبدیل فرکانس با فرکانس معینی ارتعاش می کند تا هوایی را که در طول اختلاط در بتن مخلوط می شود خارج کند و سپس منافذ را از بین ببرد.

شروع کار

ساخت جاده شهری در آسیای جنوب شرقی، که در آن نیمی از روسازی جاده به ترتیب آسفالت شده است.

در کامبوج

کیفیت ساخت و ساز و راندمان کار بسیار بهبود یافته است، تحسین بالایی از صاحبان محلی را به همراه داشت

بزرگراه کلاس 1 در پورتو پرنسس، فیلیپین

صحنه های ساخت و ساز در آفریقا در نیجریه، ماداگاسکار، سنگال و موریس

عملیات روسازی هماهنگ، راندمان کار بالا را به ارمغان می آورد

ساخت سنگفرش، اگر نیاز به اجتناب از موانع دارید، چندین قالب بتنی ساده برای تکمیل روسازی مجدد مورد نیاز است.

دو گزینه بارگیری برای حمل و نقل دریایی:

بدون نیاز به حذف قطعات با اندازه بزرگ مانند مسیر خزنده. کل دستگاه حمل شده در ظرف قفسه تخت. هنگامی که به محل ساخت و ساز منتقل می شود، می تواند پس از نصب تعداد کمی از لوازم جانبی، همانطور که در تصویر بالا نشان داده شده است، کار کند.

مسیر خزنده را به قطعات کوچک مستقل جدا کرده و به ترتیب در ظرف قرار دهید. هنگامی که به محل کار تحویل داده می شود، قبل از اینکه بتوان آن را در ساخت و ساز قرار داد، به کار زیادی نیاز است.

بارگیری برای حمل و نقل زمینی:

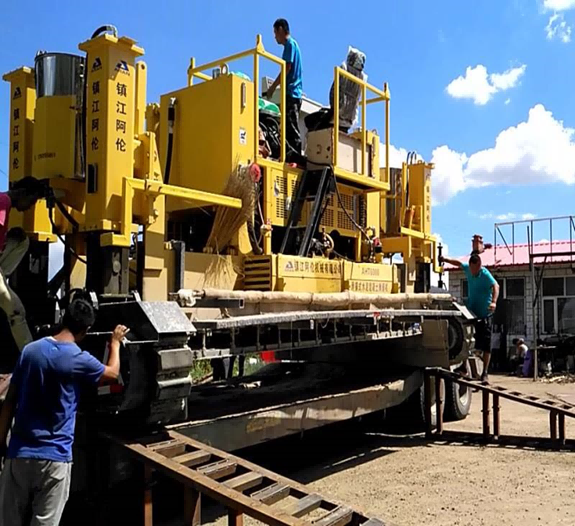

بارگیری کالا برای حمل و نقل زمینی: سنگفرش را روی تریلر پلت فرم بلند کنید

فینیشر را از قاب تکیه گاه مخصوص پیاده روی نصب شده در کنار، روی تریلر پلت فرم هدایت کنید.

حمل و نقل جاده ای از راه دور با تریلر تخت

گواهینامه ISO

گواهینامه CE

خدمات پس از فروش:

شرکت آران از طریق همکاری، یکپارچگی و سازماندهی مجدد، به طور همه جانبه توان فنی خود را بهبود می بخشد و مکانیزم توسعه جهشی جدید را شکل می دهد.

شرکت آران در راستای مفهوم سازمانی "ایجاد ارزش برای کاربران" خواهد بود و رقابت محوری را برای دستیابی به جهشی جدید در شرکت ماشین سازی ژنجیانگ آران افزایش می دهد.

تعهد خدمات پس از فروش محصول

سازنده کیفیت تجهیزات را برای مدت 12 ماه پس از پرداخت (به جز مصرف معمولی، قطعات موتور و مواد مصرفی) تضمین می کند. در دوره گارانتی، فروشنده باید عملکرد تجهیزات را به طور کامل تضمین کند. در دوره گارانتی، در صورت بروز هرگونه نقص یا آسیب کیفی در حین کارکرد تجهیزات، فروشنده باید همان قطعات یدکی را با هزینه فروشنده به صورت هوایی به کاربر تحویل دهد.

پس از فروش سنگفرش بتنی، یک مهندس خدمات حرفه ای از یک ایستگاه خدمات سیار داخلی یا خارج از کشور به صورت رایگان برای نصب، راه اندازی و آموزش فنی به مدت 15 روز به درخواست کاربران نهایی به سایت اعزام می شود. هزینه بلیط رفت و برگشت هواپیما به محل کار و هزینه ایاب و ذهاب پرسنل خدمات حرفه ای به عهده کاربر می باشد. همچنین در صورت نیاز به خدمات فنی اضافی برای پروژه خریدار پس از راه‌اندازی و تکمیل آموزش فنی، فروشنده ترتیبی می‌دهد تا مهندس سرویس خود تمدید اقامت یا بازدید از سایت را انجام دهد.

این شرکت به بهینه سازی محصولات و ارائه ضمانت خدمات ادامه خواهد داد. پس از دریافت اخطار خریدار مبنی بر درخواست خدمات، طی 24 ساعت پاسخ کتبی برای ارائه روش درمانی مربوطه ارائه می شود و قطعات از طریق هوایی یا تحویل سریع در کمترین زمان به سایت کاربر ارسال می شود تا کاربران خارج از کشور ما می توانند از خدمات فنی مادام العمر و تامین قطعات یدکی لذت ببرند.

تضمین کیفیت برای فرآیند تولید و ساخت

این شرکت با رعایت اصل "همه برای کاربران" خدمات سفارشی سازی تجهیزات را با توجه به نیاز کاربر ارائه می دهد. ژنجیانگ آران بر اساس فناوری پیشرفته خارجی، همراه با شرایط واقعی داخلی ساخت و ساز جاده، به طور مداوم طراحی محصول خود را بهبود بخشیده و به کمال رسانده و مجموعه ای از گروه های محصولات سنگ فرش و تجهیزات مخلوط را توسعه داده است. در همین حال، این شرکت مهارت های توسعه انواع جدید محصولات راهسازی را نیز به دست آورده است. ژنجیانگ آران با فناوری پیشرو، روحیه نوآورانه، کیفیت قابل اعتماد و ضمانت خدمات، اکنون محصولات خود را در سراسر جهان بازاریابی می کند. ژنجیانگ آران در چین، آفریقا، اروپای شرقی، هند، آمریکای لاتین، خاورمیانه، روسیه و آسیای جنوب شرقی به ساختن آینده ای زیبا برای جهان کمک می کند.
