تجهیزات راهسازی بتنی

مشخصات فنی:

AHT4000/AHT6000/AHT8000/AHT7500S

* : در صورت تمایل، عرض سنگفرش پایه 2500 میلی متر یا 3500 میلی متر است و عرض سنگ فرش با فاصله 250 میلی متر یا 300 میلی متر افزایش می یابد.

با توجه به نیازهای ساخت و ساز واقعی توسط مشتری سفارشی می شود.

**:گزینه 1 -- QSB6.7-C220-30، کامینز، 163 kW/2200rpm;

گزینه2--TAD850VE، Volvo160kW/2200rpm.

***:option -QSB6.7-C260-30، Cummins، 194 kW/2200rpm

تمامی اطلاعات و مشخصات در زمان چاپ صحیح بوده و بدون اطلاع قبلی قابل تغییر است.

امکانات

一,ویژگی های عملکرد:

AHT4000/6000سنگفرش بتنی /8500/7500S کاملاً هیدرولیکی هدایت می شود، کنترل کامپیوتری متمرکز با نظارت و تشخیص خود در زمان واقعی، و سیستم تراز و ردیابی خودکار.

● نمای کلی

این دستگاه با استاندارد بالا، نوآورانه، پیشرفته و کاربردی، تجهیزات اختصاصی برای ساخت جاده بتنی و روسازی میدان و فرودگاه است.

● سنگ فرش بتن لغزنده بسیار انعطاف پذیر

سنگفرش لغزنده بتنی می تواند روسازی راه های بتنی استاندارد با عرض 3.0 متر - 8.5 متر و ضخامت تا 450 میلی متر را دقیقاً هموار کند.

●سیستم مدیریت موتور کارآمد

تنظیم حالت ECO به طور خودکار قدرت موتور را تنظیم می کند تا از مصرف سوخت دیزل بهینه و انتشار صدای کم اطمینان حاصل کند. AHT6000/8500/7500S به موتورهای VOLVO TAD552VE/TAD851VE/TAD852VE مجهز شده است که دارای فناوری موتور پیشرفته و با کارایی بالا (حداکثر توان خروجی 210 کیلووات/290 اسب بخار) است که با استانداردهای EC Stage Emission IIIA مطابقت دارد.

●فرمان و سیستم رانندگی با دقت بالا

سیستم های تسطیح و ردیابی خودکار برای اطمینان از صافی، صافی و صافی روکش در پیچ های جاده. سیستم کنترل هوشمند و سیستم فرمان ضد لغزش برای عملکرد بسیار روان، صاف بودن روکش بتنی دقیق را تضمین می کند.

●مکانیسم تراکم بتن

فینیشر مجهز به درایو ویبراتور هیدرولیک، با 14 اتصال هیدرولیک استاندارد (اختیاری: 9 یا 18) است. عملیات همزمان پخش، تراشیدن، ارتعاش، کوبیدن و اکسترود کردن به طور همزمان هنگام روکش کردن لایه پشتیبان و جاده بتنی.

●طراحی ماشین ناهموارandبادوامقالب سنگفرش

طراحی ناهموار، روسازی بتنی دقیق با بازده بالا را در شرایط سخت سایت تضمین می کند. سنگفرش می تواند با سری های 8.5 متری (یا 9 متری) قالب های سنگ فرش متریک سازگار باشد. سری‌های 3.0 m تا 8.5 متری به‌صورت استاندارد با زیره سایش عرضه می‌شوند و می‌توانند به نمایه تاج اختیاری مجهز شوند.

●ارگونومی و هندلینگ کامل

پلت فرم اپراتور دارای طراحی ارگونومیک، مفهوم عملیاتی کاربر پسند و دید استثنایی، درایو مستقل هیدرولیک کامل، میکرو کامپیوتر با نمایشگر و قابلیت تشخیص خودکار است. طراحی ارگونومیک با کنترل های هوشمند برای راحتی و سهولت عملیاتی.

●طراحی ماشین کاملاً مدولار

طراحی کاملا ماژولار امکان اصلاح و ارتقاء انعطاف پذیر با گزینه های جدید را با توجه به نیاز کاربر فراهم می کند. ابعاد فشرده و حداقل نیاز به مقاوم سازی، بارگیری آسان و حمل و نقل اقتصادی را تضمین می کند. درج میله رولپلاک یا پرتو نوسانی و فوق نرم‌کننده می‌تواند در حین حمل و نقل روی دستگاه نصب شود.

Feطبیعت (9)

موتور

موتور ولوو / کامینز آب خنک، قدرتمند، رزرو با گشتاور بالا،

مصرف سوخت کم، آلایندگی مطابق با محیط اروپا.

دستگاه ارتعاش - فرکانس فوق العاده بالا، ارتعاش قوی، تراکم بالا سنگفرش سمت بالا

سیستم تسطیح خودکار - سیستم های تسطیح و ردیابی خودکار صافی سطح روسازی و صاف بودن جاده را تضمین می کند.

صفحه خراش دادن - دو سیلندر هیدرولیک برای کنترل مقدار بتن ورودی به قالب شکل، که می تواند به طور کامل بالا و پایین یا به طور مستقل در LH یا Rh بالا و پایین برود.

سیستم سفر

دو خزنده با درایو هیدرولیک و کنترل میکروکامپیوتر سرعت ثابت از پیش تنظیم شده، دویدن در مسیر مستقیم و فرمان صاف در اطراف منحنی ها را تضمین می کنند.

ایده طراحی ارگونومیک و عملکرد عالی

پلت فرم اپراتور با طراحی ارگونومیک دارای مفهوم عملیاتی کاربر پسند و دید استثنایی است که کار را برای اپراتور آسان تر می کند.

روانکاری متمرکز

روانکاری متمرکز می تواند خودکار. گریس روانکاری را به اجزای با دمای بالا و محرک شارژ کنید، دوره ساییدگی را به طور موثر طولانی کنید، قابلیت اطمینان دستکاری و تغذیه را تا حد زیادی بهبود می بخشد.

تجهیزات استاندارد یا اختیاری

1. ویبراتورهای هیدرولیک

سنگفرش استاندارد با 14 اتصال هیدرولیک برای تغذیه ویبراتورهای هیدرولیک (9 یا 24 به صورت اختیاری موجود است) ارائه می شود.

2. درج کننده های نوار کناری را جدا کنید

درج کننده‌های میله‌های جانبی در دو طرف مجهز به‌طور خودکار میله‌های اتصال را برای هموار کردن روسازی جاده‌های مجاور وارد می‌کنند.

3، درج نوار کراوات طولی (فقط برای AHT8500/SF7500S)

میلگردهای طولی به طور خودکار وارد می شوند تا از جدا شدن صفحات در اتصالات طولی جلوگیری شود.

4، اختیاری SUPER SMOOTHER

فوق العاده صاف کننده ساخته شده از مواد با کیفیت بالا کیفیت سطح عالی را تضمین می کند

5، درج کننده پرتو نوسانی اختیاری (فقط برای AHT7500S)

تیر نوسانی با نیروی غیرعادی و سنگین با عملکرد بالابر خودکار در هنگام توقف دستگاه می تواند هر گونه بی نظمی را در سطح روسازی بتنی برطرف کند.

6، درج کننده DBI اختیاری (فقط برای AHT7500S)

درج کننده نوار رولپلاک گسترده (DBI) نصب شده روی قاب دستگاه (فقط برای AHT7500S) دارای عملکرد درج خودکار اختیاری است که می تواند میله رولپلاک را در موقعیت دقیق قرار دهد.

مزایای سنگفرش های لغزنده سری AHT4000/6000/8500/7500S

1. موتور قدرتمند

موتور قدرتمند روسازی بتنی موثر را در محدوده قدرت و گشتاور بهینه در همه زمان ها تضمین می کند.

2. مدیریت موتور حالت سازگار با عملکرد بهینه

حالت ECO می تواند به طور خودکار خروجی موتور را با توجه به الزامات عملکرد تطبیق دهد تا بازده موتور بهینه، مصرف دیزل مقرون به صرفه و انتشار صدای کم را تضمین کند.

3. مفهوم عملیاتی استاندارد، بهینه سازی ارگونومیک، پانل کنترل به وضوح سازماندهی شده

پانل کنترل با صفحه نمایش پیشرفته و نمادهای واضح و بی طرف از زبان، عملیات سازنده در محل را ارتقا می دهد. مفهوم عملیاتی استاندارد شده و خود توضیحی که در مدل های مختلف استفاده می شود، اثرات هم افزایی بهتری را ارائه می دهد.

4. دسترسی آسان به نقاط نگهداری و بازرسی الزامات نگهداری را به حداقل می رساند.

5. سیستم کنترل ماشین با کیفیت بالا با استفاده از نرم افزار اختصاصی ZJAR PAVING، هم ایمنی عملیات و هم دامنه کاربردهای سنگفرش را افزایش می دهد.

6. SERVICE DIAGNOSTICS SYSTEMWIDIAG

ZJAR PAVER، سیستم تشخیص خدمات با رابط استاندارد، به تکنسین ها اجازه می دهد تا به سرعت خطاها را مستقیماً در محل عیب یابی کنند.

7. سیستم کنترل شیب عرضی

فناوری نوآورانه کنترل شیب عرضی الکترونیکی توسعه یافته توسط آران زمان پاسخگویی دستگاه را به میزان قابل توجهی کاهش می دهد و در نتیجه اثر روسازی مطلوب را به همراه دارد.

8. تنظیم سرعت (راه رفتن با ماشین و تنظیم سرعت)

تنظیم سرعت هر واحد مسیر به کمک کامپیوتر، امکان رعایت دقیق مشخصات را حتی در هنگام سنگفرش در اطراف منحنی ها فراهم می کند.

9. تبدیل سریع در حین حمل و نقل و حمل و نقل آسان

حداقل تلاش لازم برای تبدیل سنگفرش در حین حمل و نقل، هزینه عملیاتی را کاهش می دهد. قابلیت مانور و ابعاد فشرده ماشین حمل و نقل را آسان می کند.

صحنه های کاربردی:

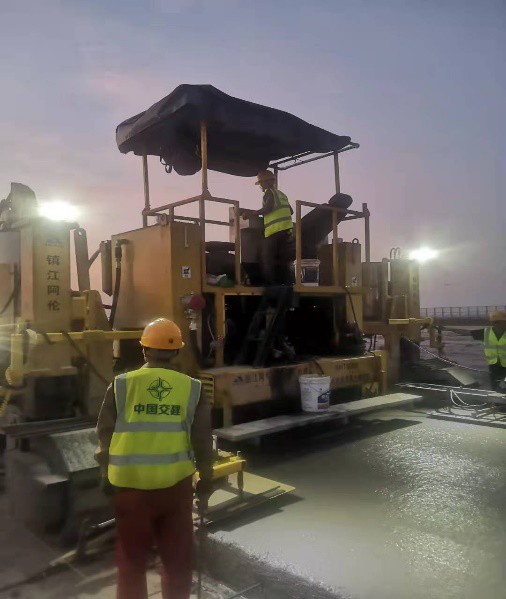

صحنه های ساخت میدان و فرودگاه

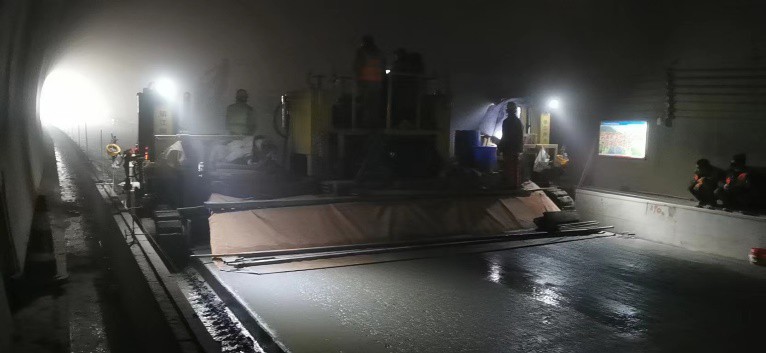

صحنه های ساخت جاده و تونل

فرم دهی یک مرحله ای با گوشه و لبه خوب و منظم

عملکرد دقیق با سیستم تسطیح اتوماتیک منجر به یکنواختی عالی سطح روسازی می شود.

در بسیاری از مناطق آسیای جنوب شرقی، قرار دادن مش های فولادی در داخل روسازی بتنی الزامی است.

و برخی از پروژه‌ها نیاز به میلگردهای طولی برای قرار دادن در قالب‌های بتنی دارند که می‌توان آن‌ها را نیز به صورت دستی از قبل قرار داد.

استفاده از مکانیزم برای قرار دادن خودکار میله های کششی

WorkingPاصل:

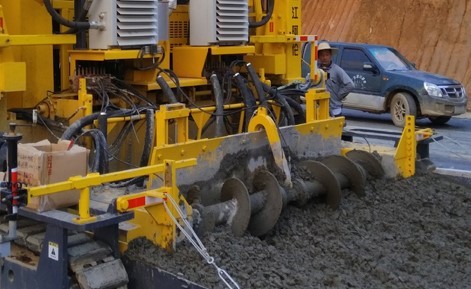

بتن با مخلوط بتن در جلوی پخش کننده ریخته می شود. سنگفرش با سرعت معینی به جلو حرکت می کند. مکانیسم کار شروع به کار می کند. پیچ پخش کن بتن انباشته شده را در جهت چپ و راست جدا کرده و به طور یکنواخت در جلوی اسکراپر پخش می کند. ارتفاع اسکراپر موقت را می توان به صورت هیدرولیکی تنظیم کرد تا بتن سیمانی را به ضخامت مورد نظر قبل از روسازی خراش دهد. میله ارتعاشی پلاگین فرکانس متغیر با فرکانس خاصی ارتعاش می کند تا هوای مخلوط شده در بتن را در طول فرآیند اختلاط خارج کند و سپس تخلخل را از بین ببرد.

ساخت و ساز مربع

.

ساخت جاده شهری در آسیای جنوب شرقی، که در آن نیمی از روسازی جاده به ترتیب آسفالت شده است

در مدت زمان بسیار کوتاهی، بار کاری روسازی راه بتنی از طریق ساخت و ساز با شدت بالا به سرعت به پایان رسید. در کامبوج

کیفیت ساخت و ساز و راندمان کار بسیار بهبود یافته است، تحسین بالایی از صاحبان محلی را به همراه داشت

صحنه های ساخت و ساز در آفریقا در نیجریه، ماداگاسکار، سنگال و موریس

عملیات روسازی هماهنگ، راندمان کار بالا را به ارمغان می آورد

ساخت سنگفرش، اگر نیاز به اجتناب از موانع دارید، چندین قالب بتنی ساده برای تکمیل روسازی مجدد مورد نیاز است.

بزرگراه کلاس 1 در پورتو پرنسس، فیلیپین

دو گزینه بارگیری برای حمل و نقل دریایی:

بدون نیاز به حذف قطعات بزرگ؛ کل دستگاه حمل شده در ظرف قفسه تخت. هنگامی که به سایت منتقل می شود، می تواند پس از نصب تعداد کمی لوازم جانبی، همانطور که در تصویر بالا نشان داده شده است، کار کند.

مسیر خزنده را به قطعات کوچک مستقل جدا کرده و به ترتیب در ظرف قرار دهید. هنگام تحویل به محل کار، کارهای مونتاژ زیادی قبل از ساخت و ساز لازم است.

بارگیری برای حمل و نقل زمینی:

بارگیری کالا برای حمل و نقل زمینی: سنگفرش را روی تریلر پلت فرم بلند کنید

فینیشر را از قاب تکیه گاه مخصوص پیاده روی نصب شده در کنار، روی تریلر پلت فرم هدایت کنید.

حمل و نقل جاده ای طولانی مدت با تریلر تخت

گواهینامه ISO گواهینامه CE

خدمات پس از فروش:

شرکت آران از طریق همکاری، یکپارچگی و سازماندهی مجدد، قدرت همه جانبه خود را بهبود می بخشد و مکانیزم توسعه جهشی جدید را شکل می دهد.

شرکت آران در راستای مفهوم سازمانی "ایجاد ارزش برای کاربران" خواهد بود و رقابت محوری خود را برای دستیابی به جهشی جدید در شرکت ماشین سازی ژنجیانگ آران افزایش می دهد.

تعهد خدمات پس از فروش محصول

سازنده کیفیت تجهیزات (به جز مصرف معمولی، قطعات موتور و مواد مصرفی) را تا 12 ماه پس از پرداخت تضمین می کند. در طول دوره گارانتی، فروشنده باید عملکرد تجهیزات را به طور کامل تضمین کند. در طول دوره گارانتی، در صورت بروز هرگونه نقص یا آسیب کیفیت در حین کارکرد تجهیزات، فروشنده باید همان قطعات یدکی را با هزینه فروشنده به صورت هوایی به کاربر منتقل کند.

پس از فروش سنگفرش بتنی، بنا به درخواست کاربر نهایی، مهندسان خدمات حرفه ای از ایستگاه های خدمات سیار داخلی یا خارج از کشور برای نصب، راه اندازی و آموزش فنی به مدت 15 روز به صورت رایگان به محل اعزام می شوند. هزینه رفت و برگشت هواپیما به محل کار و هزینه حمل و نقل محلی برای پرسنل خدمات حرفه ای به عهده کاربر خواهد بود. علاوه بر این، در صورتی که پروژه خریدار پس از اتمام راه اندازی و آموزش فنی نیاز به خدمات فنی اضافی داشته باشد، فروشنده ترتیبی می دهد که مهندس سرویس خود را تمدید کند یا از سایت بازدید کند.

این شرکت به بهینه سازی محصولات و ارائه ضمانت خدمات ادامه خواهد داد. پس از دریافت اخطار تقاضای خدمات خریدار، ظرف 24 ساعت پاسخ کتبی ارائه می‌کنیم، روش رسیدگی مربوطه را پیشنهاد می‌کنیم و قطعات را به صورت هوایی یا اکسپرس در کمترین زمان ممکن به سایت کاربر تحویل می‌دهیم تا کاربران خارج از کشور ما بتوانند مادام‌العمر لذت ببرند. خدمات فنی و تامین قطعات یدکی.

تضمین کیفیت برای فرآیند تولید و ساخت
